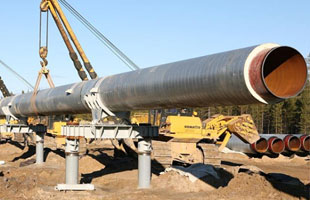

Надземная прокладка трубопровода

Применяют данный способ:

• в районе с сильнольдистыми грунтами (или подземными льдами)
• на пересеченной местности (водоемы, овраги, жилые и промышленные объекты, иные препятствия)
• в регионах с высокой активностью криогенных процессов грунта.

Для наземной прокладки применяют трубы из хладостойкой стали с обязательной изоляцией. Для надежности и безопасности системы она усиливается опорами из ЖБИ.

К плюсам данного способа укладки относится: качественный отвод воды, отсутствие повреждений грунтовых слоев, и легкий способ обслуживания.

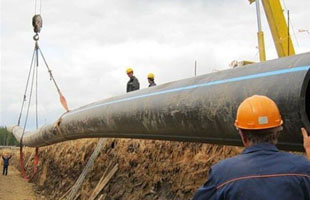

Открытая прокладка

Открытый способ прокладки трубопровода нельзя назвать популярным решением. Скорее, это компромисс, когда укладка закрытым методом невозможна.

Этапы работ:

• подготовка и выравнивание траншеи для прокладки трубопровода
• укрепление стенок и дна
• насыпь песчаной подушки
• монтаж трубопровода
• укрывание трубных секций
• закрытие траншеи
• выравнивание поверхности и восстановление покрытия объекта.

Главным минусом данного способа прокладки трубопровода является то, что трубы подвергаются постоянному механическому воздействию (давлению) в периоды подвижек грунта.

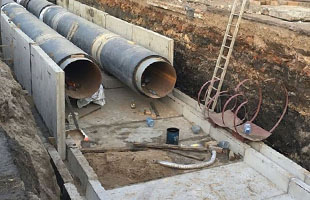

Монтаж в каналах

Каналы (лотки) используют для защиты труб при их подземном расположении.

Среди задач, которые выполняют канальные сборки:

• изоляция (в первую очередь тепловая)
• обеспечение свободного удлинения трубы под воздействием высоких температур.

Укладывают каналы на подвижные опоры под перекрытия, в том числе в зонах автомобильных дорог. Минимальная глубина размещения лотка 0,6м (движение транспорта запрещено) или 0,8-1,2м (под действующей дорогой). По конструктивному признаку различают проходные, непроходные и полупроходные трубопроводные (теплопроводные) каналы.

При монтаже предусматривают 2 вида уклона перекрытий для удаления воды:

• продольный
• поперечный.

  На участках с высоким уровнем подземных вод производится гидроизоляция стенок, перекрытий и канального дна.

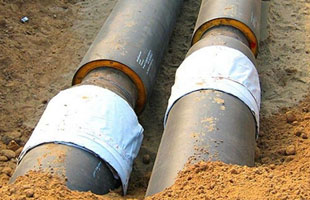

Бесканальная прокладка трубопровода

При бесканальном устройстве не используются подвижные опоры и лотки. Данный способ широко применяется в регионах с сухими почвами. В качестве защиты здесь используется изоляционная оболочка труб (например, предизолированные трубы ППУ в защитной оболочке).

Особенности бесканальной прокладки:

• подготовка траншеи под укладку (дно максимально ровное)
• устройство "подушки" из песка (толщина не менее 10см)
• неподвижными опорами при прокладке выступают стенки из ЖБИ (монтируются под прямым углом)
• в нишах (камерах) устанавливаются компенсаторы, которые отвечают за компенсацию перемещений труб под воздествием температур.

К плюсам этого способа относят:

• выгодная стоимость строительства трубопровода
• минимальный объем работ
• короткие сроки реализации строительных проектов.
